一、材料簡介

ICG包鋼型灌漿料是一種水泥基高強無收縮灌漿料，主要用于包鋼加固，性能指標符合GB/T 50448-2015《水泥基灌漿材料應用技術(shù)規(guī)范》的要求。



二、性能特點

1. 早強且持久高強、不收縮、不空鼓。

2. 耐高溫、耐老化、耐水性能優(yōu)異。

3. 漿液流動好、析水率低、塑性沉降小、可灌性好。



三、主要用途

1. 結(jié)構(gòu)加固包鋼灌漿。

2. 適合1.0mm以上縫隙填隙灌漿。

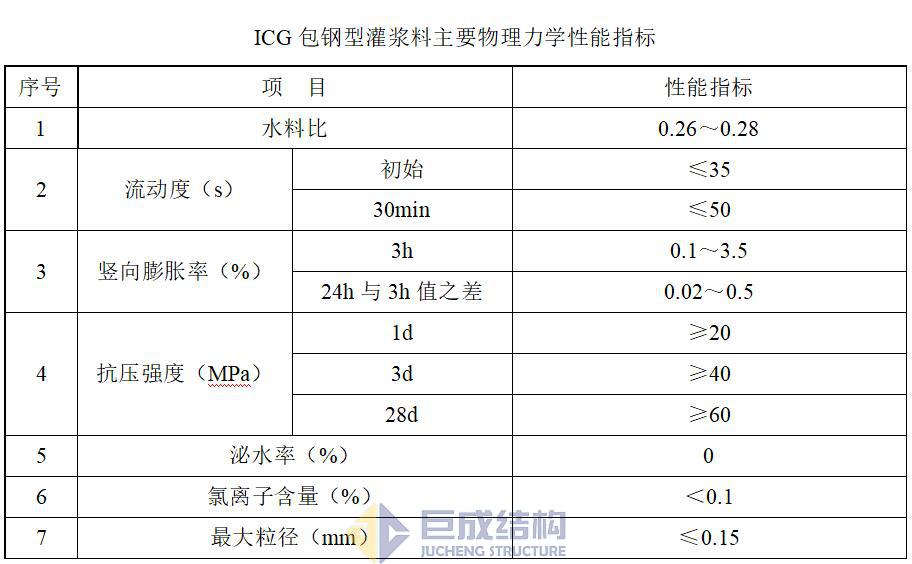

四、主要性能指標





五、使用要點

1. 粘接面處理：混凝土表面用金剛片打磨至露出新面，型鋼粘接面用鋼絲輪打磨除銹至露出金屬光澤。灌漿前保證粘接面濕潤不見明水且潔凈。

2. 密封：型鋼安裝完成后用封堵材料封縫，預埋注漿嘴并預留出氣孔。

3. 制漿：按粉料：水(重量比)=1：(0.26~0.28)配制，在能滿足流動性前提下應盡量減少用水量。采用電動攪拌器攪拌時，應先將水加入攪拌桶內(nèi)，然后逐漸加入稱量好的粉料，邊投料邊攪拌，直至粉料全部加完，再繼續(xù)攪拌3分鐘，使?jié){料均勻。攪拌好的漿料應控制在30分鐘內(nèi)用完。

4. 灌漿：用注漿設備將配制好的漿液壓力注入，豎向宜從下往上，水平宜從一端往另一端。一般選擇壓力為0.2~0.4MPa。灌漿過程中可敲擊鋼板以加快漿液流動和氣泡排出，從出漿口溢出濃漿后結(jié)束灌漿。

5. 養(yǎng)護：5℃~35℃環(huán)境下72小時靜置養(yǎng)護。若環(huán)境溫度低于5℃，應采取升溫措施并延長養(yǎng)護時間。

6. 表面防護：采用外涂砂漿防護前，應在鋼板表面用環(huán)氧結(jié)構(gòu)膠點粘粗砂進行糙化處理。



六、配比及用量

1. 配比：粉料：水(重量比)=1：(0.26~0.28)

2. 用量：每灌注1m3空間，需1.65噸粉料（未計損耗）



七、包裝貯存

1. 本品為水硬性粉體材料，復合袋包裝，凈重50kg/袋。

2. 本品應在陰涼、干燥、通風處儲存，儲存期6個月。

3. 本品安全無毒、非易燃易爆，可使用一般交通工具運輸。
